thinkdesignは、クラス最高の3Dデザイン機能をもつフィーチャーベースのソリッド機能とサーフェス機能を兼ね備えたハイブリッドモデラーです。ソリッドとサーフェスをシームレスに行き来し設計の大幅効率化を実現します。ワイヤーフレーム・ソリッド・サーフェスの統合により、複雑な形状を持つエンジンや機械部品から、部品数の多い大型の生産機械、複雑な曲面で構成されている楽器・家電製品・家具まで、Industrial MachineryとIndustrial Designのユーザーが求める高度な要求に応えます。

パートモデリング

thinkdesignは、幅広い設計のニーズに対応する、強力で堅牢なパートモデリング機能を備えています。押し出し、スロット、シェル、フィレット、フィーチャとコンポーネントのパターンとミラー、面張り、ロフトなど優れたフィーチャベース及び自由曲面のパートモデリング機能を備えています。またソリッドとサーフェスをシームレスに行き来し設計の大幅効率化を実現します

スマートオブジェクトとアダプティブ・メジャー

スマートオブジェクトは、thinkdesignのユニークな機能です。設計のすべて（あるいは一部）をキャプチャ、再利用、共有することができます。スマートオブジェクトによって、企業標準の適用を徹底し、エラーを削減し、設計リサイクルをはやめることができます。アダプティブ・メジャーは、アセンブリのコンテキスト内で、部品を設計する際の革新的で直感的なアプローチです。フィーチャを挿入、または修正する際に、ユーザは周辺に存在する他の要素から寸法をダイレクトに単純なマウスのクリックで、入力することができます。これにより、トップダウンの部品、アセンブリ設計を迅速にし、エラーの発生を削減します。アダプティブ・メジャーは、設計意図を維持しつつ、フィーチャをドライブするモデルの変更に適応させていくことができます。アダプティブ・メジャーを使うことで、DWG/DXFの図面から３Dモデル作成をさらに迅速に行うことができます。

統合されたシートメタル機能

thinkdesignは生産可能なシートメタル部品を作るための最高の設計の柔軟性を提供します。thinkdesignでゼロから設計するほか、IGESやSTEPなどの標準フォーマット経由で他システムよりインポートしたジオメトリから作成することもできます。また、サイドフェイスやスキンフェイスのフィーチャを厚肉シートメタル部品の管理に使用できます。異なる弁度テーブルを持つ部品も同じくモデルで管理できます。高品質で、生産現場ですぐ使用できる図面を自動的に生成することができます。

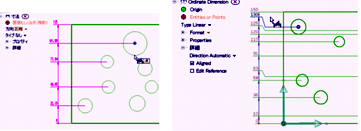

図面レイアウト

図面は３Dモデルから自動的に作成できます。ユーザは確信をもって、モデルの変更を図面に反映、あるいはその逆ができます。

高度な大規模アセンブリ管理

thinkdesignはトップダウン、ボトムアップ双方をサポートする、最高クラスのアセンブリ管理機能を提供します。部品とアセンブリは、同じ環境とファイルフォーマットを共有インプレースデザインを大幅に単純化します。軽量化表示は、アセンブリ全体のパラメトリックな振る舞いを維持しつつ、アセンブリの読み込みと表示を高速化します。ビジュアルブックマークが大規模アセンブリのナビゲーションを容易にします。シンボリック・リファレンスはあるコンポーネントやサブアセンブリへの置き換えをたとえ形状が大きく異なっていた場合も、簡単に行うことを可能にします。干渉チェックの機能は、部品同士の干渉を検証し、設計フェーズの早期にエラーを検出することができます。

トランスレータ

DWG、DXF、IGESとDraftmakerのインターフェイスを提供しています。3次元では、IGES、STEP、STL、VDA、VRML、WaveFront、IV、Viewpoint、thinkdesignの中間フォーマット、ASCIIpointsのトランスレータも備えています
